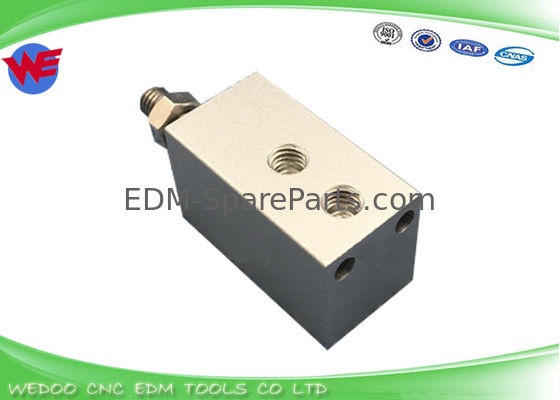

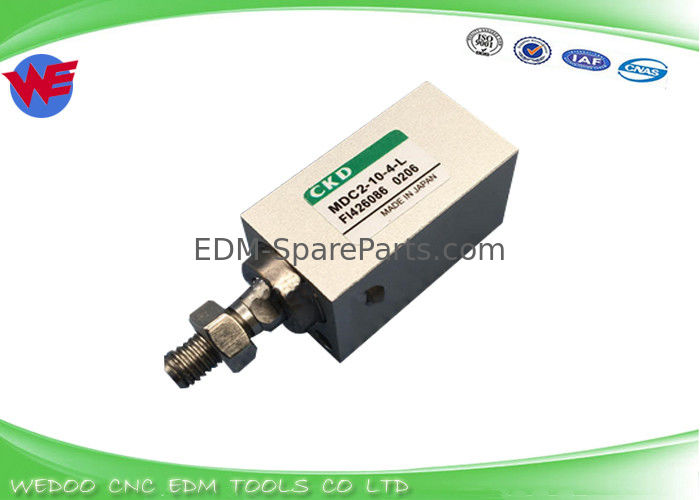

CKD Steel Fanuc Wire EDM Wear Parts A97L-0203-0507 CKDصمام اسطوانة MDC2-10-4-L
FANUC-WEDOO _compress.pdf
الكود الأصلي: A97L-0203-0507 MDC2-10-4-L
لمولد
تفاصيل:
| كود OEM |
الحجم (مم) |
تفاصيل التطبيق) |
|
A97L-0203-0507
MDC2-10-4-L
|
|
صمام
DWC- فانوك
|
للاستخدام على: ماكينات Fanuc EDM.
Fanuc α-0iE مع AWF ، Fanuc α-1iE مع AWF ، Fanuc α-C400iA مع AWF ، Fanuc α-C400iB مع AWF ،
Fanuc α-C600iA مع AWF ، Fanuc α-C600iB مع AWF ، Fanuc α-C800iB مع AWF
الأجزاء المرتبطة ورقم OEM:
ج: فوهة سفلية
ب: دليل القالب السفلي
C: حلقة القفل A98L-00010347 # S36-W
D: Locknut A290-8119-Z777
E: قاعدة دليل القوالب A290-8120-Z763
F: دبوس القطب A290-8119-Z780
G: سدادة دبوس القطب A6-SAKT-5X20SUS
H: مقعد عازل A290-8119-Z762
I: كتلة نفاثة سفلية A290-8120-Z764
J: يا الدائري A98L-0001-0347 # S10-J
K: دليل subdie السفلي A290-8110-Y774
L: كتلة عدم الدوران A290-8119-Z785
م: قاعدة الأسطوانة A290-8120-Z783
N: اسطوانة A97L-0203-0507
O: عمود العزل A290-8119-Z784
P: حامل دبوس القطب 1 A290-8120-Z781
س: حامل دبوس القطب 2 A290-8119-Z782
R: نصل الربيع A290-8119-Z793
